WaveCam – software pro bezkontaktní analýzu vibrací z videozáznamu

Zviditelněte vibrace, které běžným pohledem neuvidíte. WaveCam od německé společnosti gfai tech je analytický software, který umožňuje měřit, vizualizovat a analyzovat vibrace strojů, součástí i rozměrných konstrukcí pomocí obrazových dat z kamery. Bez nutnosti instalovat na měřený objekt soustavu snímačů získáte přehled o jeho dynamickém chování v čase i ve frekvenční oblasti.

Když obraz odhalí více než jednotlivé snímače

Tradiční vibrační diagnostika zpravidla pracuje s údaji z akcelerometrů umístěných ve vybraných bodech měřeného objektu. WaveCam nabízí jiný pohled: analyzuje pohyb na celé sledované ploše a umožňuje zobrazit, jak jednotlivé části konstrukce vibrují a vzájemně se pohybují.

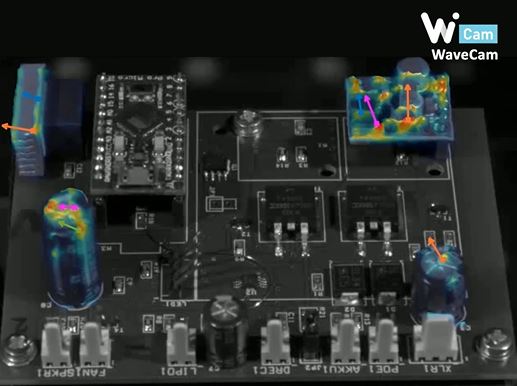

Software využívá pokročilé zpracování obrazu založené na metodě optical flow. Díky sledování velmi malých změn polohy v jednotlivých obrazových bodech dokáže odhalit pohyby, které jsou pouhým okem prakticky nepostřehnutelné. Funkce motion magnification tyto pohyby vizuálně zesiluje, takže lze lépe identifikovat vibrující části, rezonanční projevy i rozdíly v pohybu jednotlivých oblastí.

Jak WaveCam funguje?

1. Záznam: Pořídíte video měřeného objektu za provozu nebo při definovaném buzení, například pomocí vysokorychlostní kamery.

2. Analýza: WaveCam zpracuje obrazová data a vyhodnotí pohyb jednotlivých bodů sledované plochy.

3. Vizualizace: Získáte animace vibrací, barevné mapy amplitudy a fáze i výsledky analýzy v časové a frekvenční oblasti.

4. Vyhodnocení: Prozkoumáte vybrané body, frekvenční složky a průběhy pohybu. Výsledky můžete exportovat pro další zpracování, porovnání nebo dokumentaci.

Hlavní výhody softwaru WaveCam

• Bezkontaktní měření: Bez upevňování snímačů na měřený objekt a bez kabeláže k jednotlivým měřicím bodům.

• Celoplošná analýza: Sledujte pohyb velkého množství bodů současně a hledejte místa s neobvyklým vibračním chováním.

• Vizualizace neviditelných vibrací: Zvýrazněte i velmi malé pohyby pomocí funkce motion magnification.

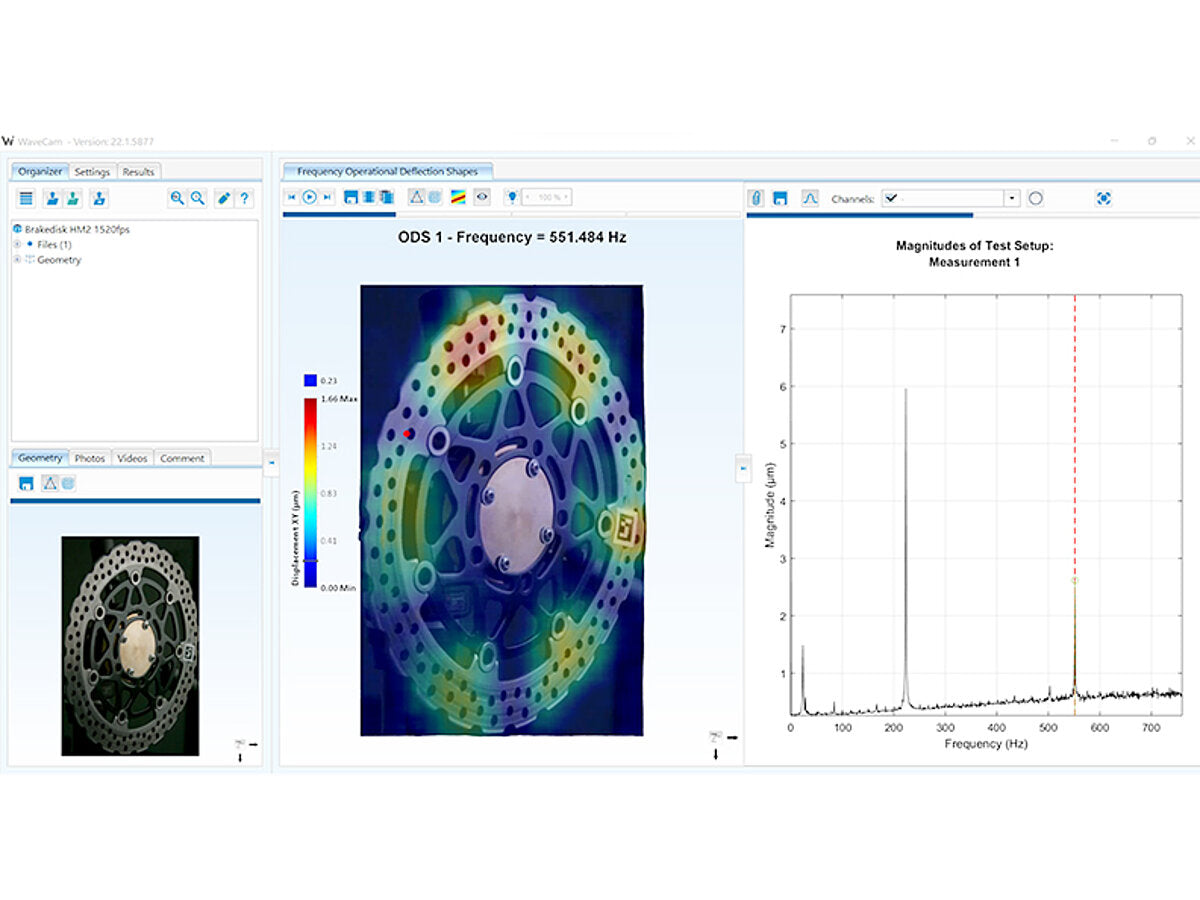

• Analýza v čase i frekvenci: Vyhodnocujte časové průběhy, spektra, spektrogramy a provozní tvary kmitání.

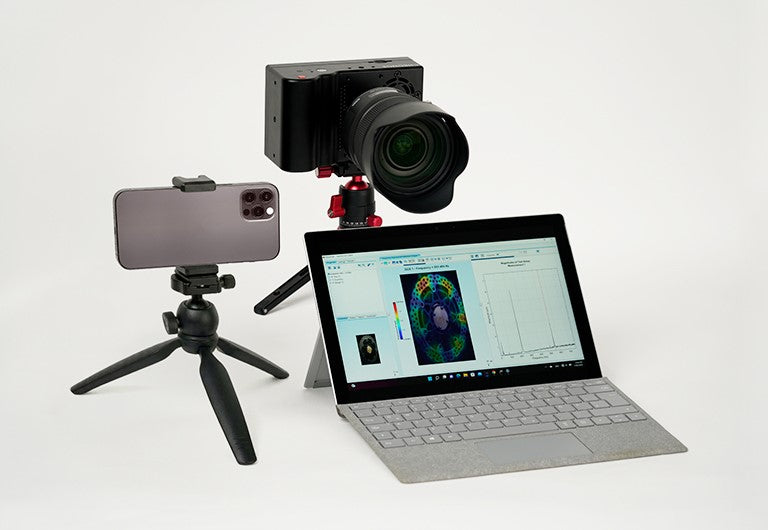

• Flexibilní výběr kamery: Pracujte s vhodným videozáznamem z podporovaných kamer, od mobilních telefonů pro vybrané nízkofrekvenční aplikace až po profesionální vysokorychlostní kamery.

• Export výsledků: Využijte data, grafy a animace v technických zprávách, při diagnostice nebo při porovnávání s výsledky simulací.

Kde najde WaveCam uplatnění?

Diagnostika strojů a zařízení

Analyzujte vibrace motorů, čerpadel, ventilátorů, převodových ústrojí a dalších strojních sestav. Vizualizace pohybu pomáhá určit, které části zařízení vibrují nejvýrazněji a kde je vhodné pokračovat podrobnější diagnostikou.

Vývoj a optimalizace konstrukcí

Zkoumejte dynamické chování prototypů, mechanických součástí i kompletních sestav. Identifikujte rezonanční projevy, porovnávejte varianty konstrukčního řešení a ověřujte chování výrobku v reálných provozních podmínkách.

Výzkum a zkušebnictví

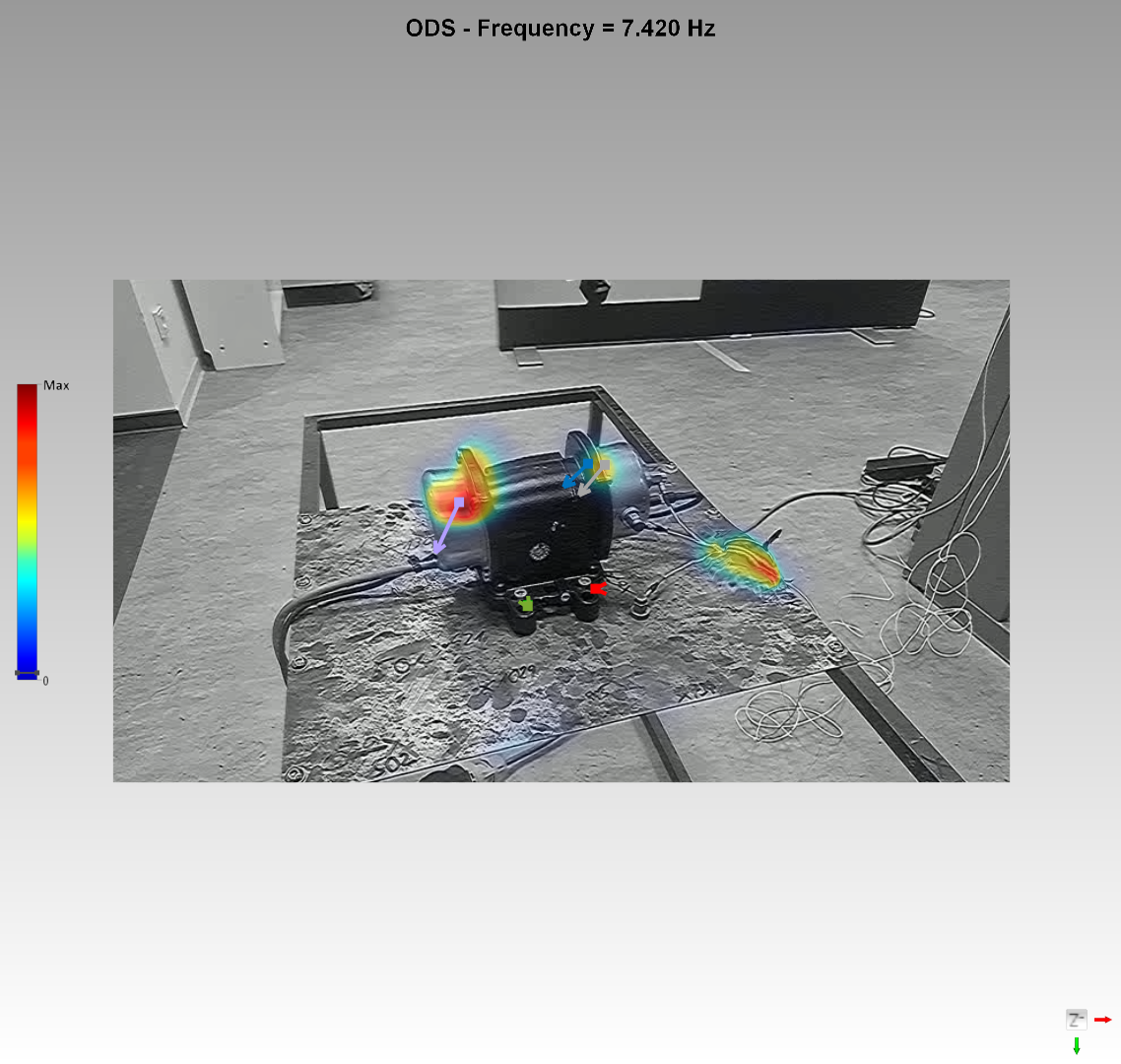

Provádějte analýzu provozních tvarů kmitání (ODS) a provozní modální analýzu (OMA). Získaná data lze využít také při validaci numerických simulací a při porovnávání s výsledky konvenčních vibračních metod.

Konstrukce a infrastruktura

Sledujte dynamické chování rámů, nosníků, mostních konstrukcí, budov a dalších rozměrných objektů. Bezkontaktní přístup umožňuje analyzovat pohyb zvolených oblastí bez nutnosti instalovat snímače přímo na každé sledované místo.

Technické možnosti

Konkrétní dosažitelné parametry měření závisí na použité kameře, optice, snímkové frekvenci, kvalitě záznamu, vzdálenosti a podmínkách měření.

WaveCam jako doplněk klasické vibrační diagnostiky

WaveCam umožňuje získat jiný typ informace než bodové snímače: místo jednotlivých hodnot nabízí obraz pohybu celé sledované plochy. Může tak pomoci rychleji odhalit problematická místa a zacílit následné podrobné měření. Software sám navrhne nejvhodnější místa pro umístění kontaktních senzorů tak, aby bylo měření komplexní.

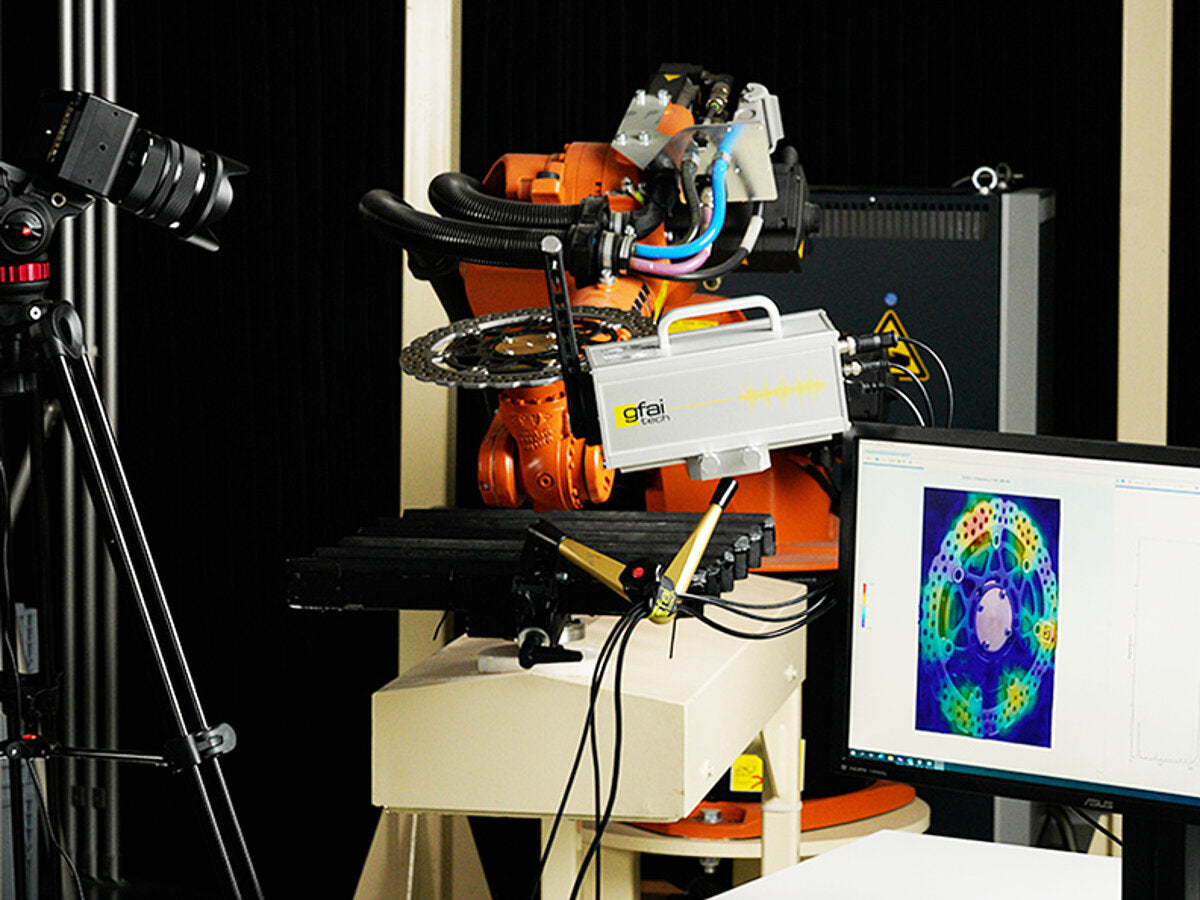

Pro náročnější aplikace lze software kombinovat s vysokorychlostními kamerami a dalšími nástroji pro analýzu dynamického chování konstrukcí.

Zajímá vás, co WaveCam odhalí na vašem zařízení?

Rádi s vámi probereme konkrétní aplikaci, vhodnou kameru a možnosti vyhodnocení. Pomůžeme vám posoudit, zda je analýza vibrací z videozáznamu vhodným řešením pro vaši diagnostiku, vývoj nebo zkušební pracoviště.

Kontaktujte nás a domluvte si konzultaci nebo praktickou ukázku softwaru WaveCam.
