FLIR objektiv 80°

Širokoúhlý infračervený objektiv pro termokamery FLIR

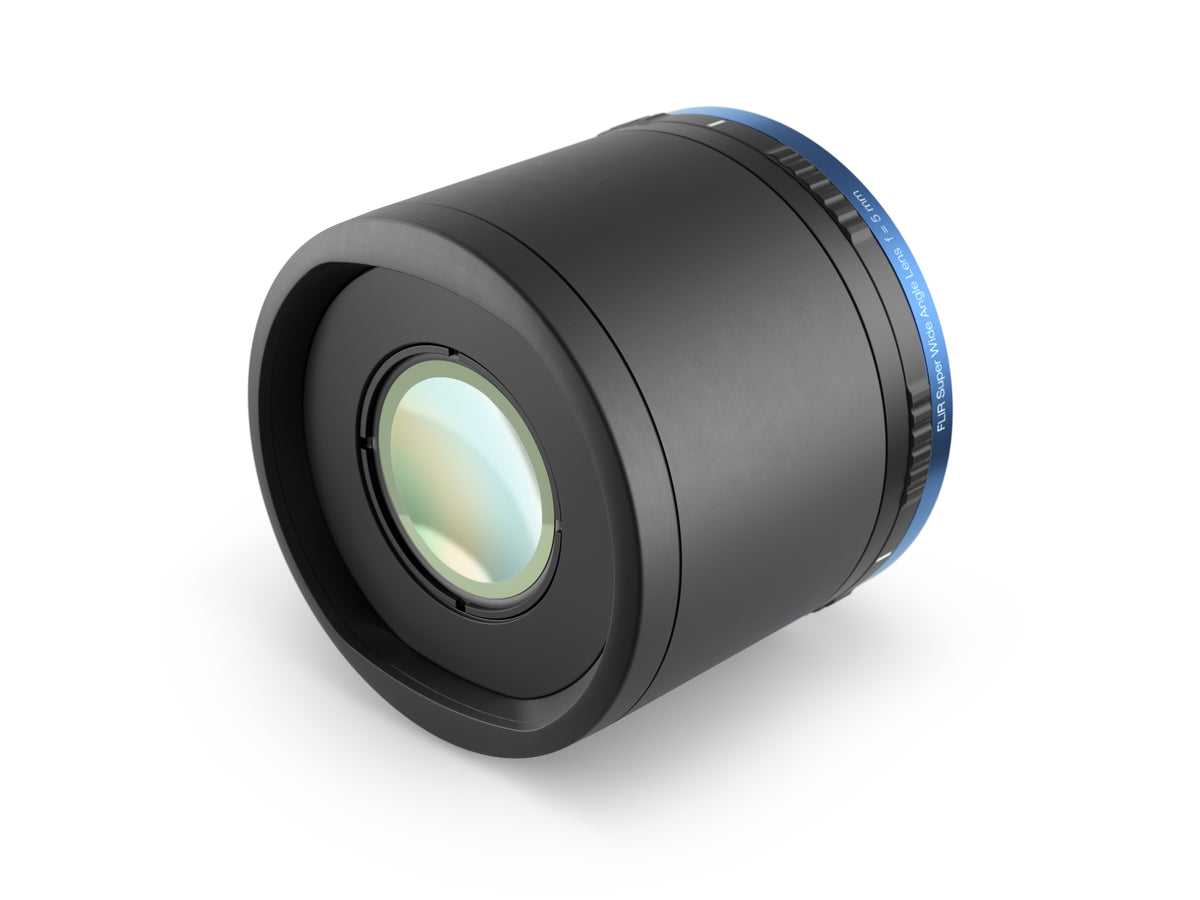

Objektiv FLIR 80° s úhlem záběru 80° × 63° (f = 5 mm) je určen pro termografická měření rozsáhlých objektů i pro inspekce v prostorově omezených podmínkách. Díky širokému zornému poli umožňuje zachytit větší část kontrolovaného zařízení na jednom termogramu, aniž by bylo nutné od objektu výrazně odstupovat.

Ideální pro inspekce v omezeném prostoru

Objektiv se uplatní například při kontrole elektrických rozvaděčů, technologických celků a dalších zařízení, kde je obtížné dodržet větší měřicí vzdálenost. Minimální zaostřovací vzdálenost pouhých 10 cm umožňuje provádět termografické kontroly i z bezprostřední blízkosti kontrolovaného objektu.

Kompatibilita s termokamerami FLIR

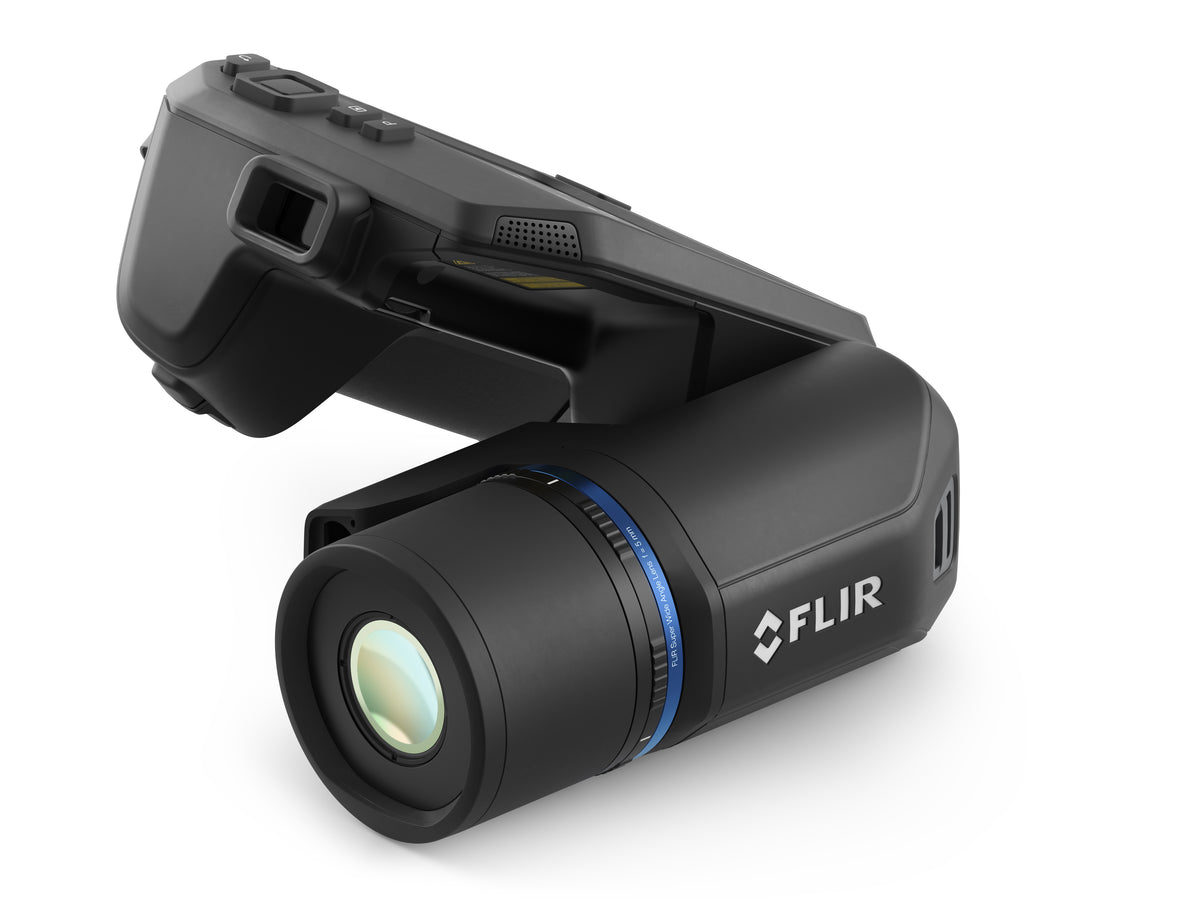

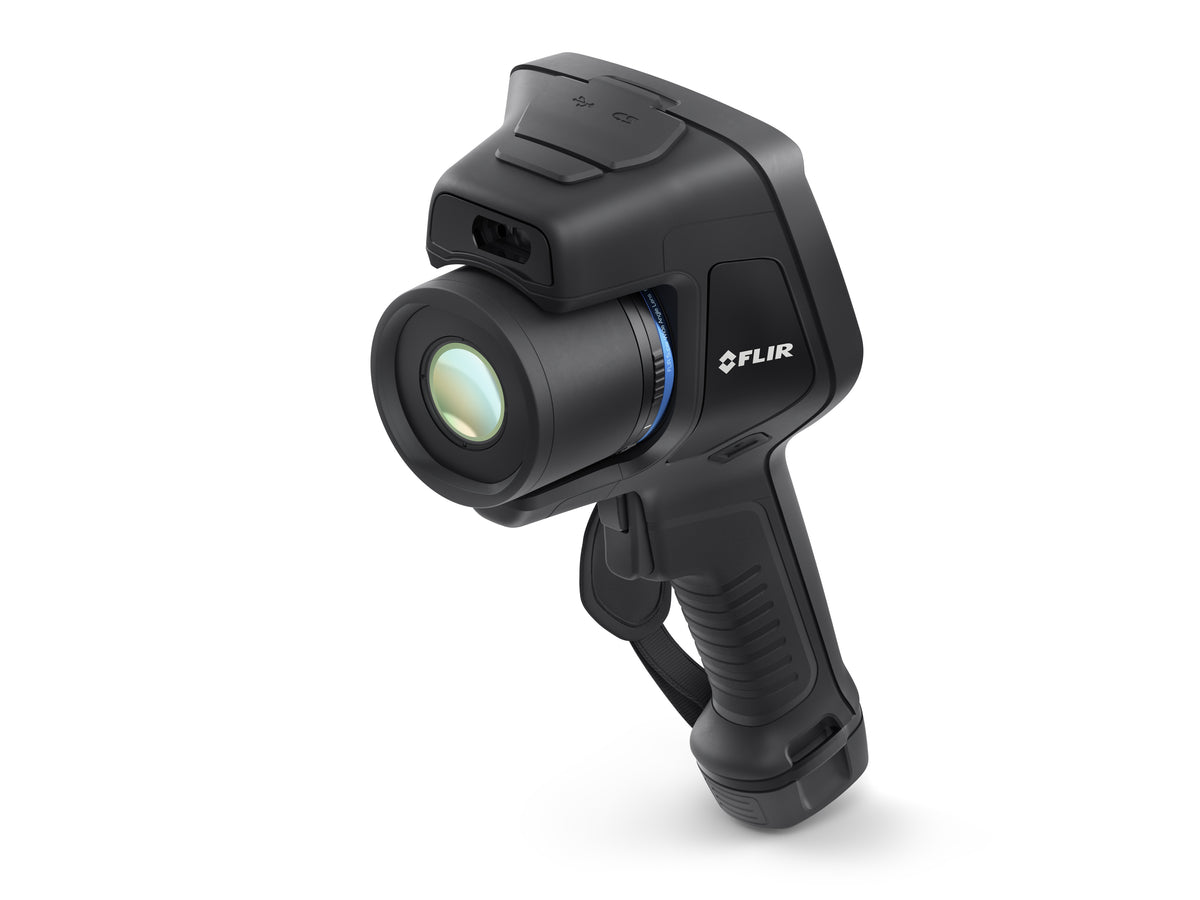

Objektiv 80° FLIR je kompatibilní s vybranými termokamerami řad FLIR Exx, T5xx a T8xx a s kamerami řady Axxx včetně modelů A500f a A700f. Před objednáním doporučujeme ověřit kompatibilitu s konkrétním modelem termokamery.

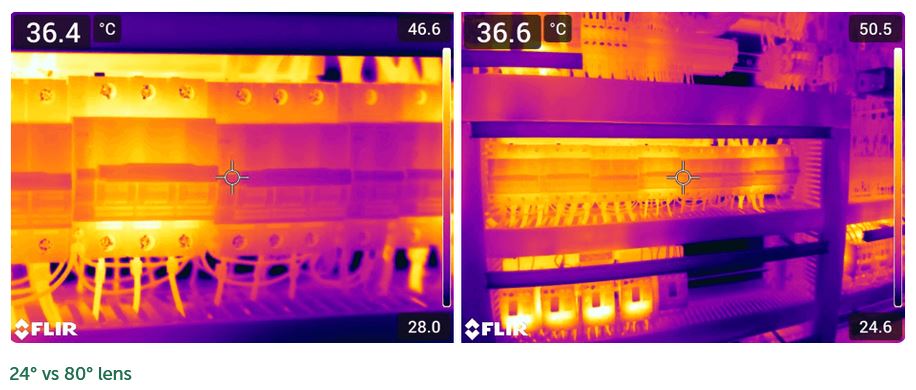

Při stejné vzdálenosti 0,5 m od měřeného objektu se rozdíl mezi jednotlivými objektivy projeví především velikostí snímané plochy. Standardní objektiv se zorným polem 24° × 18° zachytí přibližně 21 × 16 cm, objektiv 42° × 32° přibližně 38 × 29 cm a širokoúhlý objektiv FLIR s úhlem 80° × 63° přibližně 84 × 61 cm. Širokoúhlý objektiv tak při stejné vzdálenosti pokryje přibližně čtyřikrát větší šířku než 24° objektiv. Je proto vhodný zejména pro kontrolu rozměrných zařízení a termografická měření v místech, kde není dostatek prostoru pro odstup od měřeného objektu.

Při dodatečném pořízení objektivu k již používané termokameře je nutná kalibrace v autorizovaném servisním středisku FLIR.
