Sestava Termokamera FLIR A70 + vyhodnocovací PC Dalsa GEVA

✔ Skladem

SESTAVA pro bezkontaktní vyhodnocování teploty, včetně nastavovacího SW a vytvořené aplikace pro vyhodnocování alarmů. Obsahuje termokameru Flir A50 nebo A70. Nakonfigurujeme Vám správný model ze série stacionárních termokamer Axx. Zahrnuje čtyři možné konfigurace termokamer o rozlišení 640x480px, s citlivostí 35mK, rychlostí snímání 30Hz a teplotním rozsahem do 1000°C.

Jsme technici, kteří Vám opravdu poradí

✔ Náš technik Vám pomůže vybrat správné řešení – zjistěte, v čem je náš přístup jiný
✔ Ukážeme Vám, jak zařízení správně používat – odborná školení
✔ Zajistíme akreditovanou kalibraci, aby Vaše výsledky byly spolehlivé

Nejste si jistí výběrem? Ozvěte se nám – rádi Vám doporučíme správné řešení.

Parametry

Stupeň krytí	IP66
Rozměry	107 × 67 × 57 mm
Zorné pole	29°, 51°, 95°
Rozhraní	M12 12pinový A-kódování
Upevnění na stativ	ano
MSX	ano
Volitelné objektivy	29°, 51°, 95°
Možnosti propojení s PC	Ethernet
Periodické snímkování	ano
Velikost pixelu	17 µm
Rychlost snímání	30 Hz
Rozlišení senzoru	464 × 348
Ostření	Manuální (nástroj pro zaostřování)
Spektrální rozsah	7,5–14 µm
Skladovací teplota	–20 až 35°C (volitelně –20 až 50°C) °C
Teplotní rozsah	-20 až 1000 °C
Teplotní citlivost	35 mK
Vlnové délky	7,5–14 µm
Váha	0,52 kg kg
Wi-Fi	Volitelně

Datový list

a-series-matrix_smarts_2294b478-d7ac-455d-914c-b680390c031e.pdf a-series-matrix_is_aa4a51a4-776a-4e2f-99d1-5232e6629199.pdf A50_A70_R_D_KIT_Datasheet.pdf A50_A70_SMART_SENSOR_Datasheet_US_Letter_WEB.pdf A50_A70_STREAMING_Datasheet_US_Letter_WEB.pdf

Popis produktu

Termokamera FLIR A70 je výkonnější řada stacionárních průmyslových termokamer určená pro přesný dohled nad teplotou technologických procesů, výrobních linek a kritických zařízení. Nabízí rozlišení 640 × 480 px se stejnou 17 µm velikostí pixelu, což poskytuje velmi dobrou citlivost a detailní termální obraz i na větší vzdálenosti. Kamera pracuje s citlivostí NETD 35 mK, snímkovací frekvencí 30 Hz a teplotním rozsahem až 1000 °C. Stejně jako u série A50, lze zvolit i varianty s upraveným teplotním rozsahem podle konkrétní aplikace.

Dostupné konfigurace:

Image Streaming – spolehlivé streamování termálního obrazu do řídicích systémů.
Advanced Image Streaming – rozšířené analytické funkce vhodné například pro vývoj, testování nebo laboratoře.
Smart Sensor – inteligentní sledování teplotních prahů v definovaných zónách a automatické alarmy.
Advanced Smart Sensor – nejvyšší úroveň integrace se systémem ONVIF, vhodná pro rozsáhlé průmyslové celky nebo dohledové aplikace.

Optika a příslušenství:

Pro FLIR A70 jsou k dispozici objektivy 29°, 51° a 95°, takže lze volit mezi monitorováním detailů nebo sledováním širokých oblastí. Mezi volitelné příslušenství patří WiFi modul, integrovaná vizuální kamera a MSX režim, který zvýrazňuje strukturu scény v termálním obrazu pro rychlejší orientaci obsluhy.

Hlavní technické parametry:

Rozlišení senzoru: 640 × 480 px
Velikost pixelu: 17 µm
NETD: 35 mK
Snímk. rychlost: 30 Hz
Teplotní rozsah: –20 °C až 1000 °C
Objektivy: 29°, 51°, 95°

Díky vyššímu rozlišení a možnostem integrace je FLIR A70 ideální pro aplikace, kde je potřeba sledovat více detailů nebo větší plochy s vysokou přesností. Neváhejte nás kontaktovat – pomůžeme vám vybrat vhodnou konfiguraci i doplňky pro váš provoz.

Hlavní technické parametry a vlastnosti platformy Dalsa GEVA:

1. Výpočetní výkon a hardware

Procesor: Široká škála od energeticky úsporných procesorů Intel Atom (např. Quad-Core 1.8 GHz u GEVA 400) až po vysoce výkonné Intel Core i7 (např. u vlajkové lodi GEVA 4000).

Operační paměť (RAM): 2 GB až 16 GB RAM v závislosti na modelu.

Úložiště: Rychlé průmyslové SSD disky s kapacitou až 256 GB.

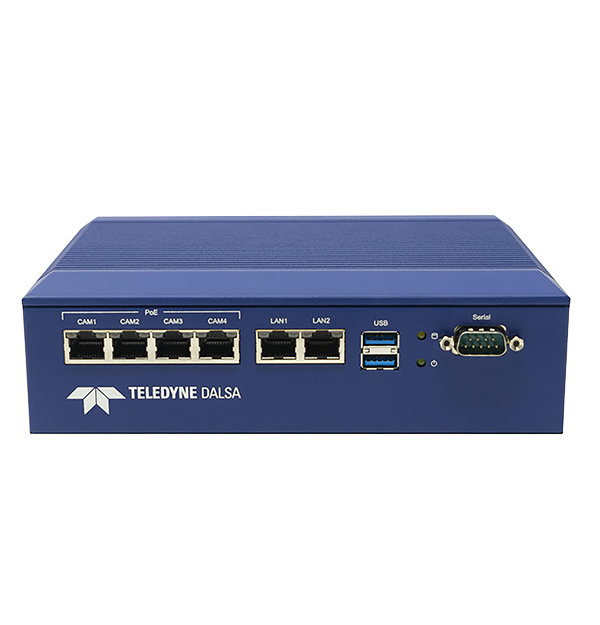

2. Konektivita a rozhraní pro kamery

Kamerové porty: Podpora pro až 6 kamer typu GigE Vision (často s podporou PoE – Power over Ethernet pro napájení jedním kabelem), u starších/specifických verzí možnost rozhraní Camera Link.

Komunikační porty: Standardně obsahuje 2x nezávislé Gigabit Ethernet porty pro síťovou komunikaci v rámci továrny, porty USB (2.0/3.0) a sériovou linku RS-232.

Grafický výstup: Rozhraní VGA, HDMI, případně DVI-D či integrovaná dotyková obrazovka (model GEVA-312T).

3. Průmyslové provedení a I/O

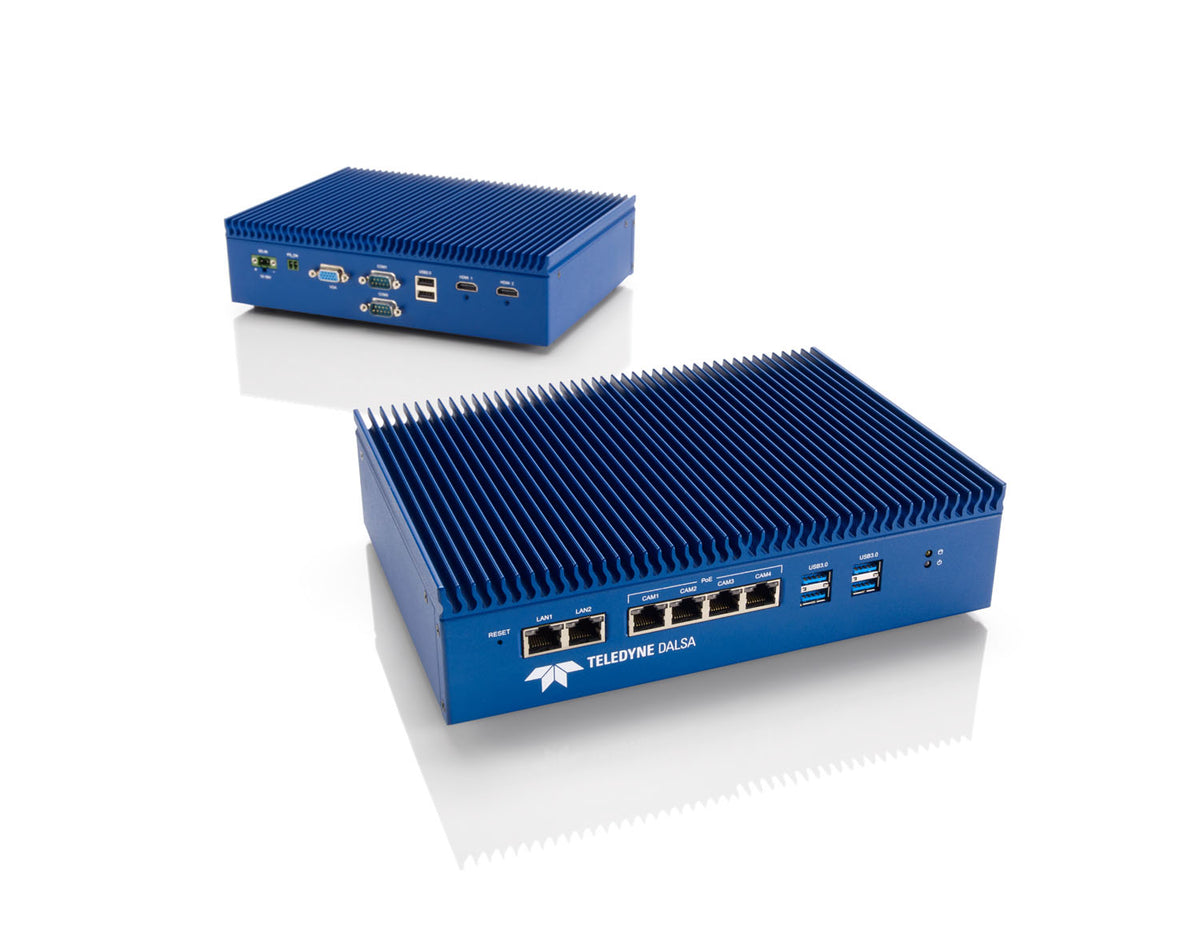

Chlazení: Robustní bezventilátorový design (fanless) s pasivním chlazením eliminuje pohyblivé části a zvyšuje spolehlivost v prašném prostředí.

Montáž: Kompaktní konstrukce uzpůsobená pro montáž na DIN lištu přímo do rozvaděčů.

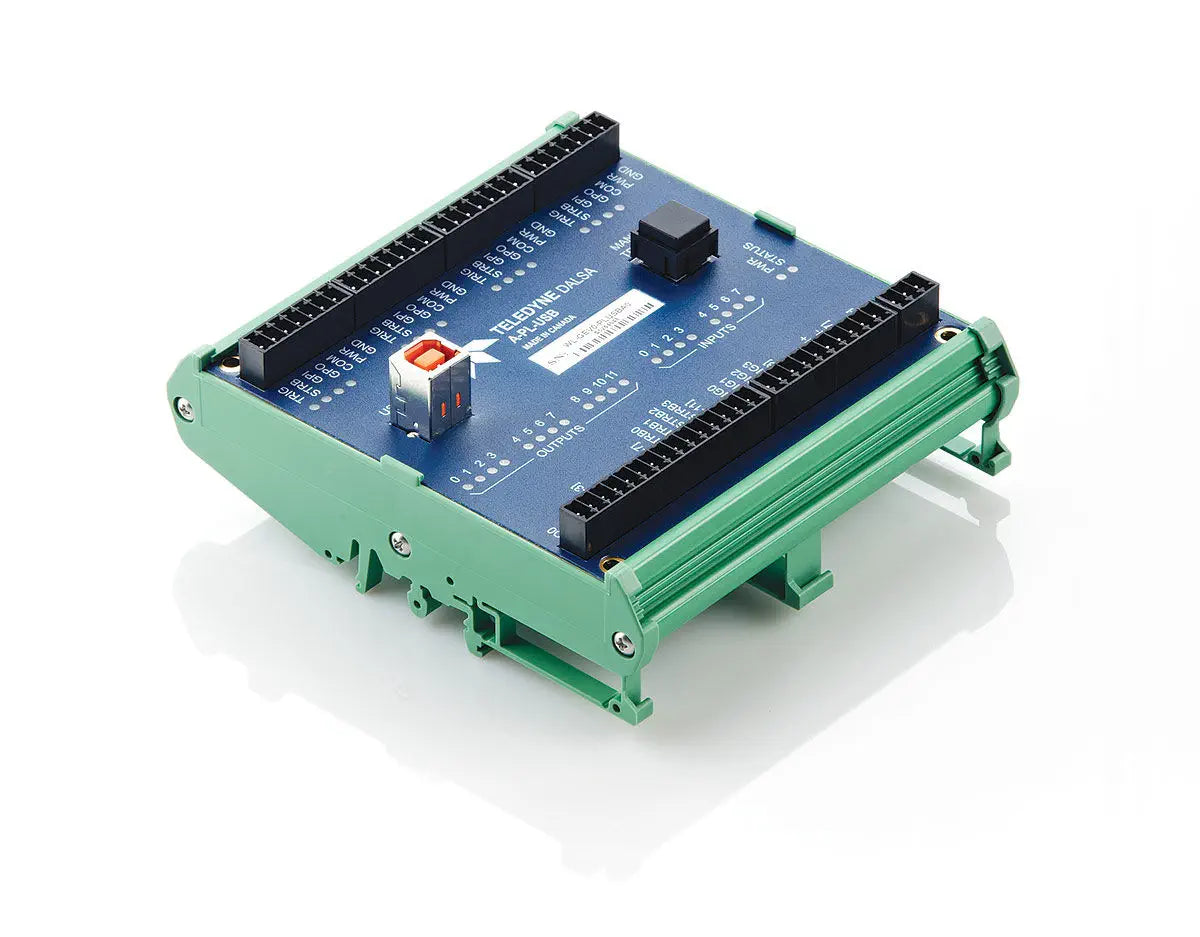

Digitální vstupy/výstupy (I/O): Integrované nebo rozšiřitelné (např. přes externí PL-USB modul), typicky nabízí opticky izolované vstupy a výstupy pro synchronizaci s linkou (např. 8x IN / 12x OUT).

4. Softwarová výbava

Systémy GEVA běží na operačních systémech Windows (např. Windows 10 IoT Embedded) a jsou dodávány s předinstalovaným vývojovým prostředím od Teledyne DALSA:

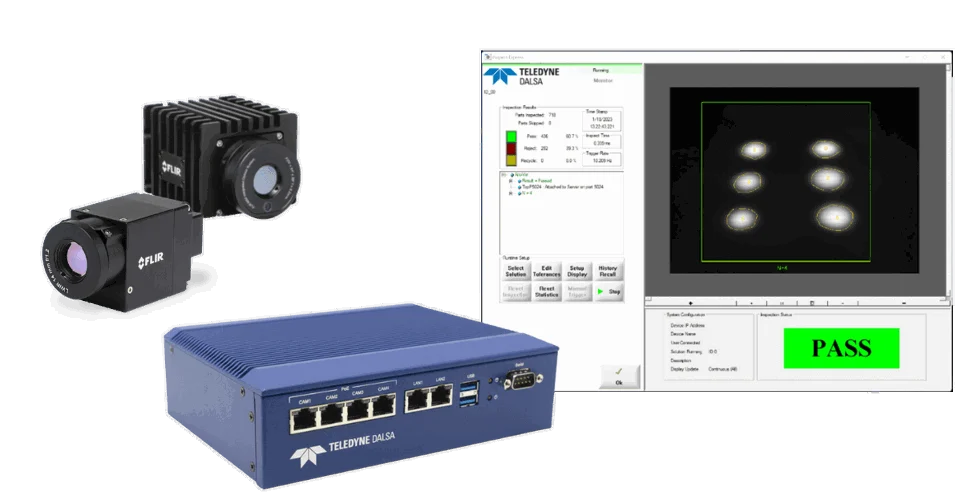

iNspect Express: Uživatelsky přívětivý software pro rychlé nasazení aplikací (měření, identifikace, kontrola přítomnosti).
