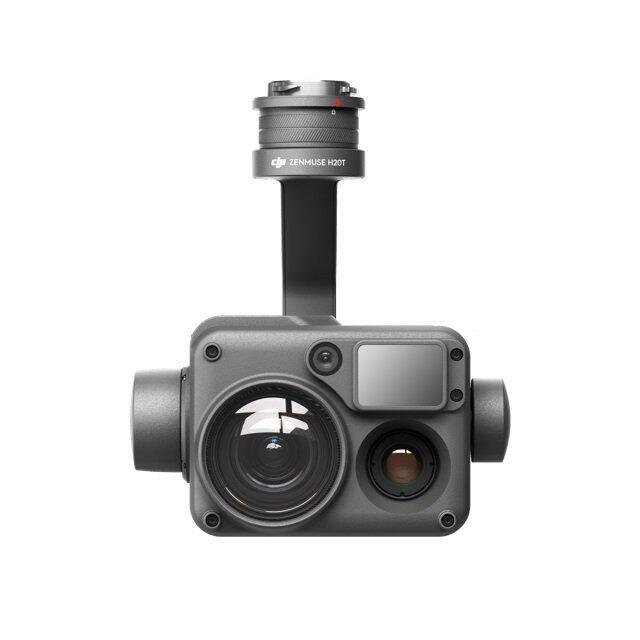

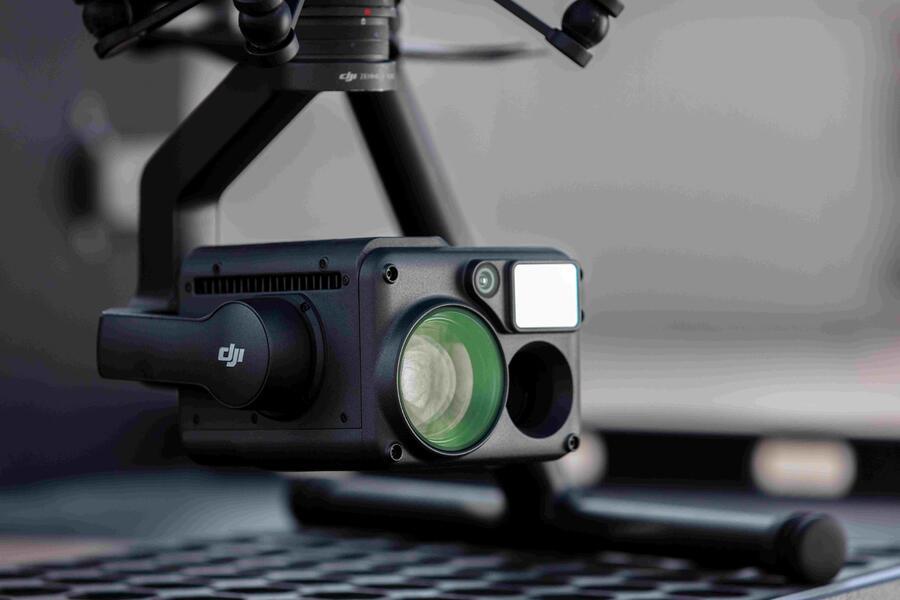

Nová hybridní termokamera DJI Zenmuse H20T

Termokamera

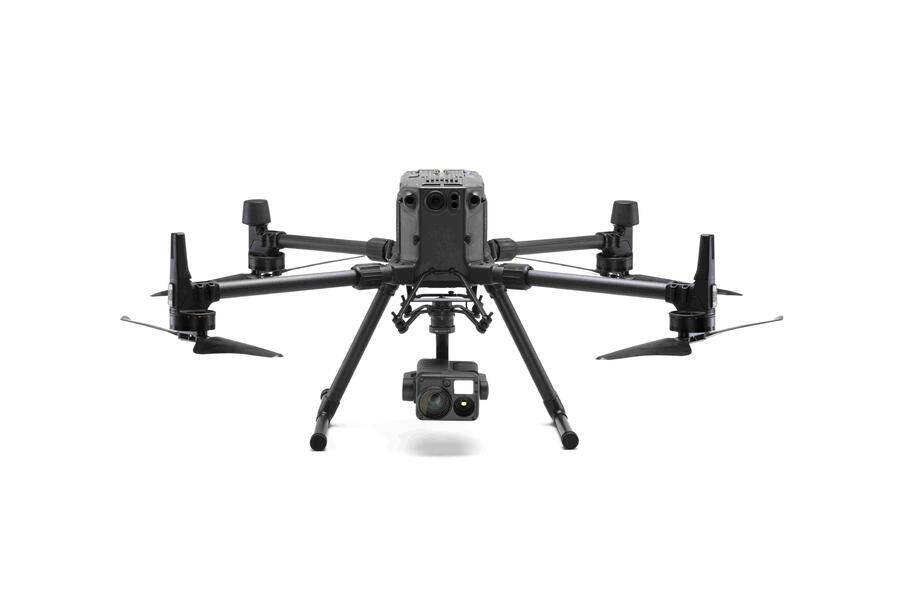

Dron s termokamerou, v tomto případě DJI Matrice 300 RTK a H20T je aktuálně možné provozovat jako nástroj pro průmyslové inspekce , inspekce solárních panelů, analýza těsnění a izolace na teplovodech, kontrola izolátorů na vedení vysokého napětí, dohled osob, zvířat a ohnisek požárů. Termokamera má rozlišení 640x512 px , teplotní citlivost 0,05 °C a možnost zaznamenávat radiometrické fotky , tedy termogramy. To znamená, že teplotní analýza můžete dělat zpětně v softwaru k tomu určenému, protože teplotní data jsou uložena ke každému jednotlivému pixelu. Pokud by termokamera radiometrická nebyla, bylo by možné v podstatě pouze pořídit barevnou "termo" fotku bez teplotních dat. Obnovovací frekvence obrazu kamery je 30 Hz, takže obraz nebude trhaný a zároveň s optimálním objektivem o záběru 40,6° bude obraz velmi přehledný.

Termokamera H20T má také pokročilé funkce, které nabízejí nejteplejší bod v obraze, který může představovat např. ztracená osoba , či porucha na solárním panelu . Dále je zobrazena nejmenší teplota a průměr všech teplot. Je také možné označit si jednotlivý bod a teplotu získávat pouze v něm. Zároveň také také termokamera na dronu podporuje teplotní alarm, při překročení zadané hodnoty operátora obdrží varovnou akustickou hlášku.

Pomocí izotermy pak operátor zobrazí oblast resp. interval teplot, které ho zajímají. Toto je využitelné např. při vyhledávání hotspotů na solárních panelech, k čemuž slouží např. nástroj https://scopito.com/ nebo pro vyhledávání osob či zvířat, v tom případě se barevně označí objekt, který překročí zadanou teplotu např. 25 °C, vhodné použití izotermy pak je pro dohledávání ohnisek požáru.

Zoomovací kamera

Zoomovací kamera má rozlišení 20 MPx a zároveň dokáže dosáhnout až 23 násobného hybridního zoomu, 200 násobného digitálního zoomu a při velikosti snímače 1/1,7", který používá technologii CMOS dokáže pořizovat video s rozlišením 4K kontrolu při 30 fps. Tyto parametry kamery předurčují jako výkonný nástroj pro průmyslové inspekce nebo dohled, pořizování podrobných dat nad daty

Širokoúhlá kamera

Tato kamera má rozlišení 12 MPx jako velikostní senzor 1/2,3" a technologie CMOS jde o perfektní nástroj pro provádění možných mapovacích misí pro získávání dat pro 2D ortofoto mapy či 3D modely. Z 3D modelů lze pak vypočítávat jako hlavní oblast zájmu objemového materiálu, tedy kubatury objektivů. Z 2D mapy je vyměřovat mm, úhel má plochu a obraz4 ohniskově klasifikovat. 82,9°. Pokud těmto pojmům nerozumíte, nabízíme v těchto oblastech školení pro 2D mapování a 3D modelování.

Laserový dálkoměr

Laserový dálkoměr, zkráceně LRF dokáže měřit vzdálenost od 3 do 1200 m od kamer a to s přesností +-0,2 m. Díky tomu je možné vypočítat pozici označeného objektu v obraze a tuto pozici GPS odeslat a sdílet.

Přidaná hodnota DJI Zenmuse H20T se skrývá v inteligentních algoritmech

První z režimů této kamery je možnost periodického pořizování fotografií u zadané oblasti či objektu zájmu. Je možné tak v průběhu času kontrolovat rozpadající se izolaci, postupující praskání mostovky nebo korozi šroubů. Při prvním přeletu se pořídí základní referenční nasnímání objektu, dle kterého se dron resp. kamera naučí pozici a natočené kamery a pak již automatizovaně nasnímá zadanou oblast, vždy když s dronem přiletíte do blízkosti a vydáte k tomu povel.

Inspekce ve vysokém rozlišení se provádí nyní mnohem jednodušeji. Širokoúhlá kamera pořídí přehledovou fotku a podrobné fotky jsou pořízeny pomocí zoomovací kamery, kterou převezme inteligentní algoritmus. Vznikne tak dataset fotografií zadaného objektu, který lze podrobně zpětně analyzovat.

PinPoint je funkce, díky které lze zjistit GPS označenou pozici objektu na obrazovce v ovladači. Využije se při tom pozice dronu, náklon kamery a laserový dálkoměr, inteligentní algoritmus pak vypočítává pozici označeného objektu.

SmartTrack je další funkce, které si označíme objekt zájmu a kamery sledují a zoomují tento objekt. Pokud je objekt v pohybu dron letí odpovídající rychlosti za ním tak, aby se neztratil z obrazu.

V případě dalších dotazů ohledně tohoto produktu nás neváhejte kontaktovat na 605 119 529 nebo na e-mailu: lukas.bartos@w-technika.cz

Svým zákazníkům nabízíme nejen dron DJI s veškerým dostupným příslušenstvím, ale také celý proces od zaškolení a poradenství, až po provedení procesu získání leteckého oprávnění (licence) u ÚCL (úřad pro civilní letectví). Popřípadě i získání certifikace „technik diagnostik - termografie“ pro termovizní inspekce a další.
